浦江XX光电设备采集项目案例

May,13,2025 << Return list

上海成盈智通物联科技有限公司


1项目背景

2项目需求及现场调研

3数采架构

4数采展示

5数据存储及展示

6设备清单

7项目实施成果

1 项目背景

随着物联网（IoT）技术的快速发展，浦江 XX 光电技术有限公司作为 LED 显示屏和照明领域的领先企业，正积极拥抱数字化转型，通过引入IoT 平台配合 MES 系统优化生产流程、提升产品智能化水平、开拓新商业模式，希望能在激烈的市场竞争中保持领先地位。

2 项目需求及现场调研

采集设备工艺参数，与 MES 系统一起打造智能化、数字化车间，通过看板实时展示车间实况。

工厂情况：

设备利用率低、缺乏实时监控和预警机制、问题发现和解决不及时、质量难以管控，没有好的提效方法。

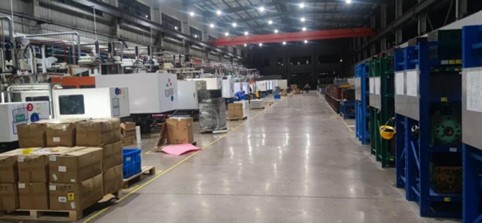

注塑车间


SMT 车间：

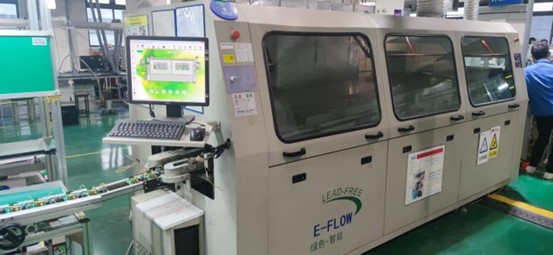

波峰焊设备：


数采设备清单：

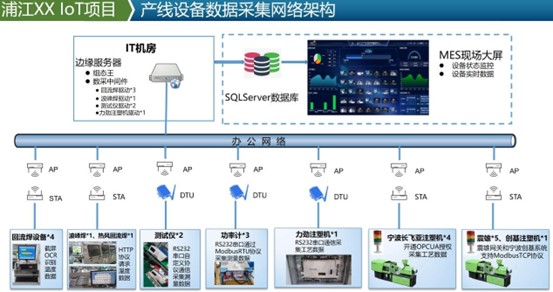

3 数采架构

安腾注塑机、海天长飞亚注塑机和震雄注塑机数据直接对接到组态王；

回流焊和波峰焊设备通过 OCR 识别技术将数据通过 MQTT 协议对接到组态王

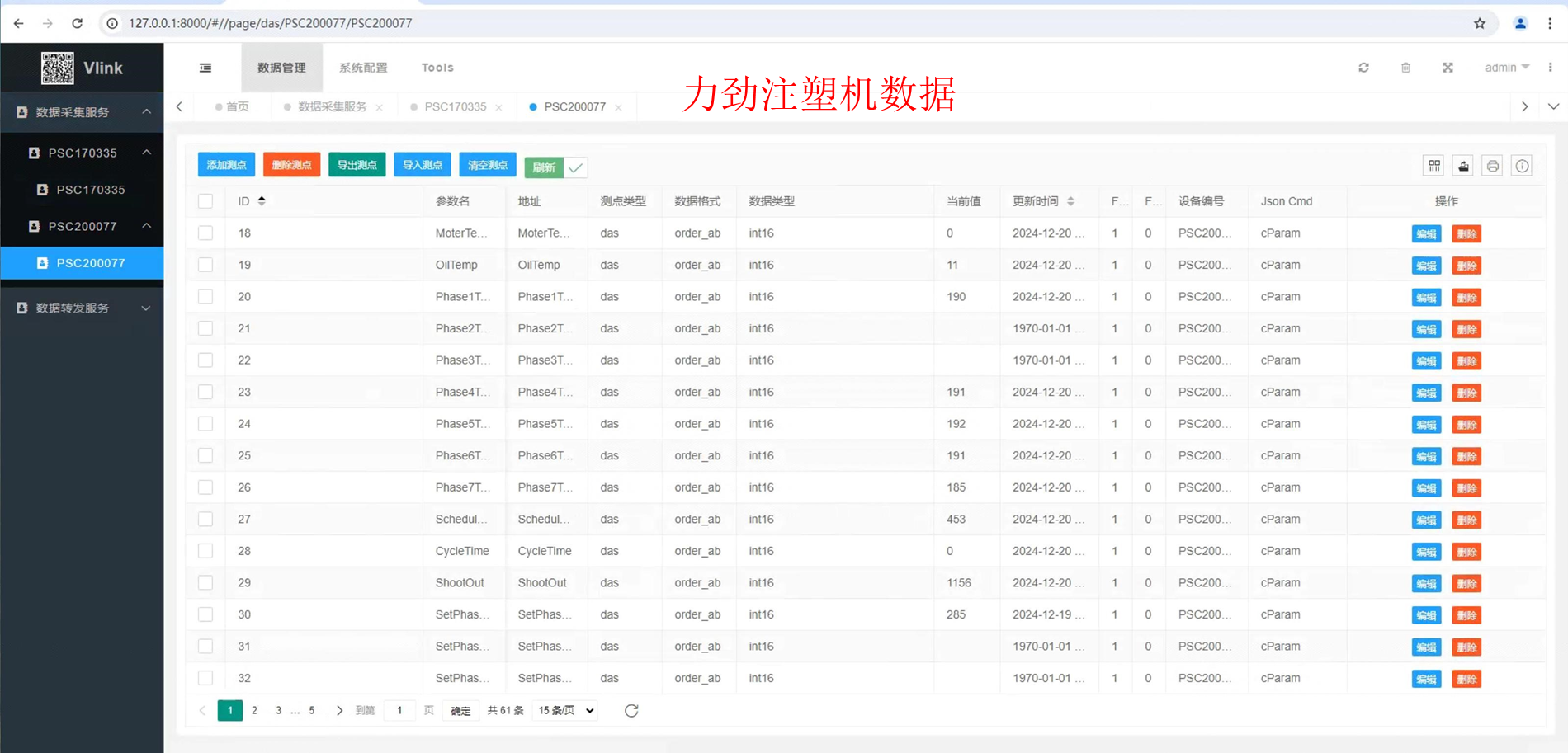

力劲注塑机和性能测试仪通过私有协议采集将数据通过 MQTT 协议对接到组态王。

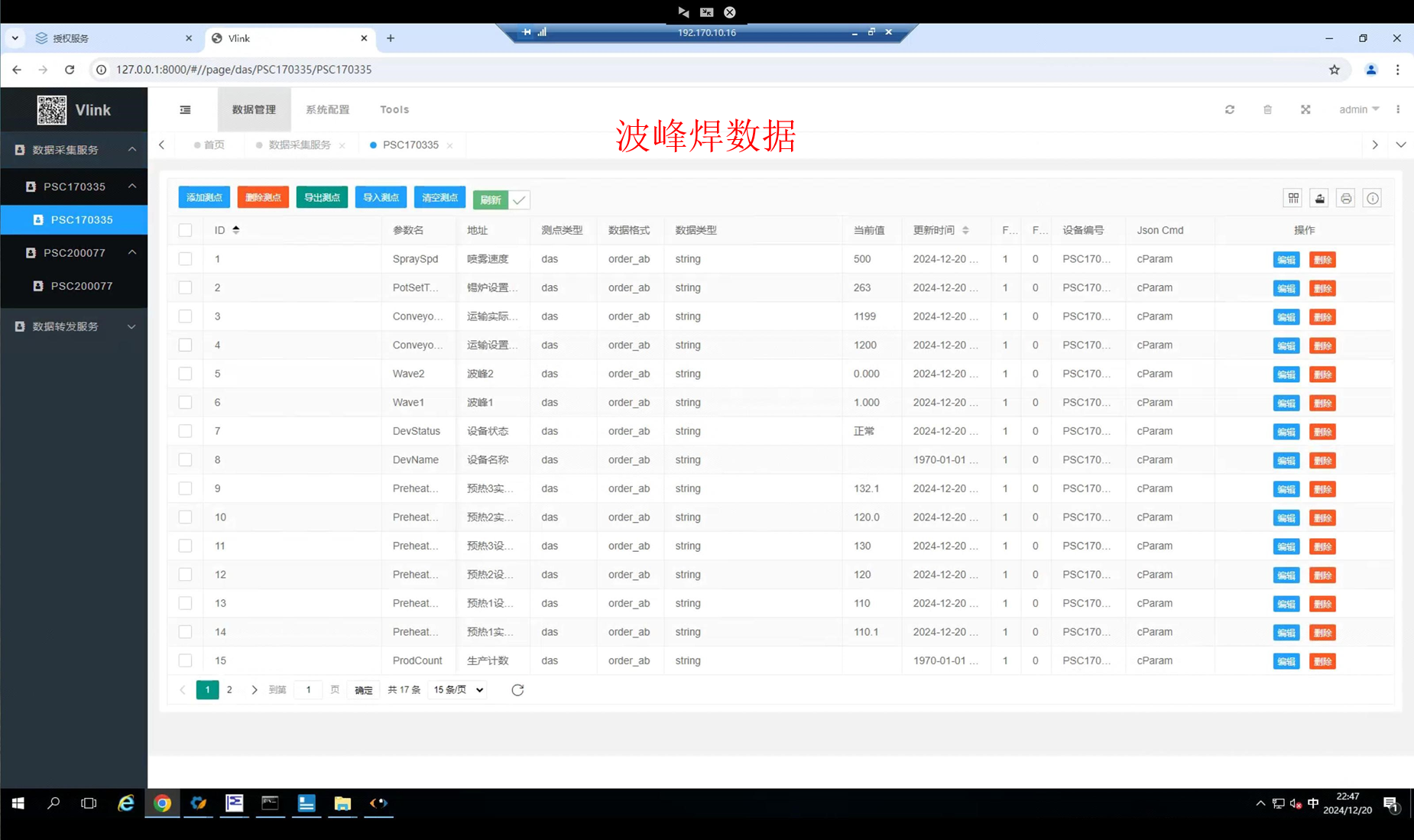

4 数采展示

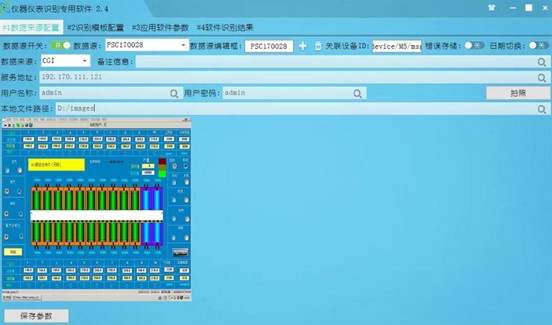

回流焊截图OCR技术识别数据





5 数据存储及展示

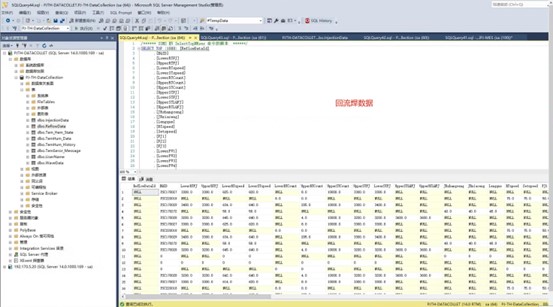

数据写入到SQLServer数据库

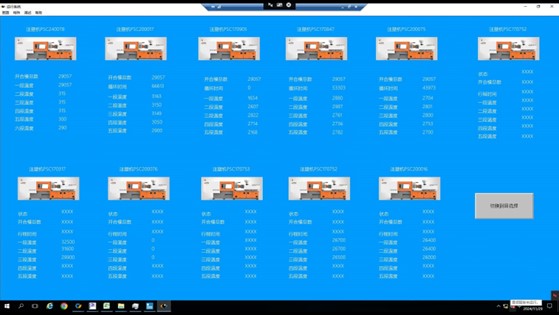

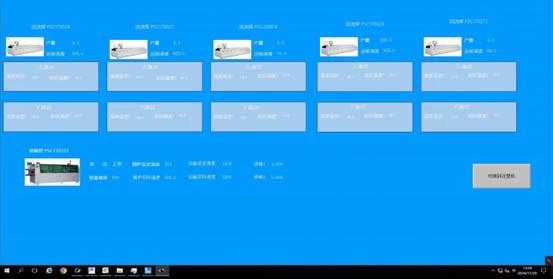

组态王数据展示

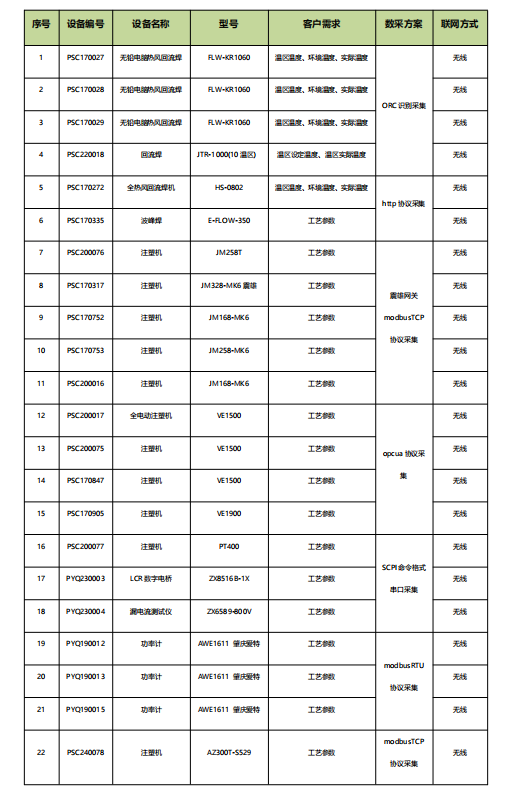

6 设备清单

序号	设备编号	设备名称	型号	客户需求	数采方案	联网方式	是否已机联
1	PSC170027	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度	ORC 识别采集	无线	是
2	PSC170028	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线	是
3	PSC170029	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线	是
4	PSC220018	回流焊	JTR-1000(10 温区）	温区设定温度、温区实际温度		无线	是
5	PSC170272	全热风回流焊机	HS-0802	温区温度、环境温度、实际温度	http 协议采集	无线	是
6	PSC170335	波峰焊	E-FLOW-350	工艺参数	http 协议采集	无线	是
7	PSC200076	注塑机	JM258T	工艺参数	震雄网关 modbusTCP 协议采集	无线	是
8	PSC170317	注塑机	JM328-MK6 震雄	工艺参数		无线	是
9	PSC170752	注塑机	JM168-MK6	工艺参数		无线	是

10	PSC170753	注塑机	JM258-MK6	工艺参数		无线	是
11	PSC200016	注塑机	JM168-MK6	工艺参数		无线	是
12	PSC200017	全电动注塑机	VE1500	工艺参数	opcua 协议采集	无线	是
13	PSC200075	注塑机	VE1500	工艺参数	opcua 协议采集	无线	是
14	PSC170847	注塑机	VE1500	工艺参数		无线	是
15	PSC170905	注塑机	VE1900	工艺参数		无线	是

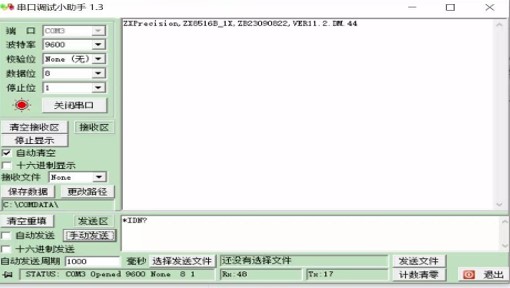

16	PSC200077	注塑机	PT400	工艺参数	SCPI 命令格式串口采集	无线	是
17	PYQ230003	LCR 数字电桥	ZX8516B-1X	工艺参数		无线	是
18	PYQ230004	漏电流测试仪	ZX6589-800V	工艺参数		无线	是

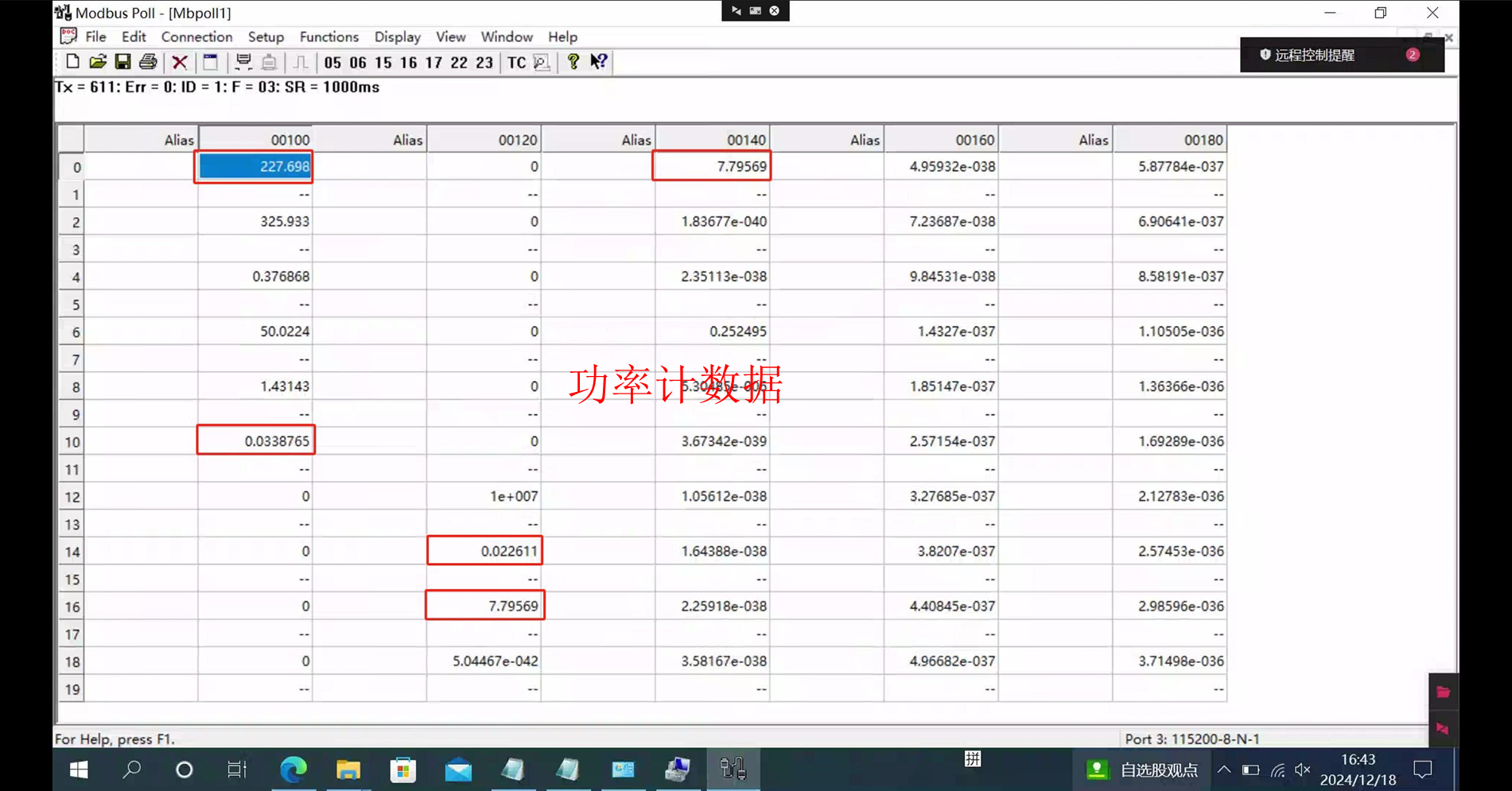

19	PYQ190012	功率计	AWE1611 肇庆爱特	工艺参数	modbusRTU 协议采集	无线	是
20	PYQ190013	功率计	AWE1611 肇庆爱特	工艺参数		无线	是
21	PYQ190015	功率计	AWE1611 肇庆爱特	工艺参数		无线	是
22	PSC240078	注塑机	AZ300T-S529	工艺参数	modbusTCP 协议采集	无线	是
